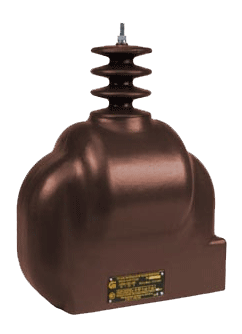

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы напряжения::Заземляемые трансформаторы напряжения ЗНОЛ

Версия для печати


ОГГ.671 241.052 ТУ

Назначение

Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Трансформаторы предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.

Технические данные

Наименование параметров

 Нормы для типов



ЗНОЛ-3

ЗНОЛ-6

ЗНОЛ-10
Класс напряжения, кВ
3
6
10
Наибольшее рабочее напряжение, кВ
3,6
7,2
12
Номинальное напряжение первичной обмотки, В
3000/√3
3300/3
6000/√3
6300/√3
6600/√3
6900/√3
10000/√3
10500/√3
Номинальное напряжение основной вторичной обмотки, В
100/З или 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В
100/3 или 100 или 110/√3 или 110

Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*:
0,2
0,5
1
3



15
30
50
150


30
50
75
200


50
75
150
300
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А
150

200

300

Предельная мощность вне класса точности, ВА
250
400
630
Схема и группа соединения обмоток
1/1/1-0-0
Номинальная частота, Гц
50 или 60

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


24
40
50

32
60
70

42
75
90
 Масса

 42 кг макс


Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.

Общий вид трансформатора (чертеж)
