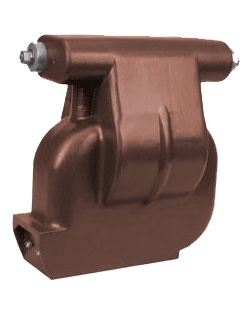

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы напряжения::Незаземляемые трансформаторы напряжения НОЛП-6, НОЛП-10

Версия для печати


ОГГ.671 243.051 ТУ

Назначение

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметров

Норма
электромагнитная часть
 (трансформатор)

встроенное предохрани-тельное защитное устройство

Класс напряжения, кВ
6
10
10
Наибольшее рабочее напряжение, кВ
7,2
12
12
Номинальное напряжение первичной обмотки, В
6000
6300
6600
6900
10000
11000
-
Номинальное напряжение вторичной обмотки, В
100 или 110*
-
Номинальная мощность вторичной обмотки, В·А:
В классе точности**:
0,2***
0,5
1
3


30
50
75
200


50
75
150
300

-



Предельная мощность вне класса точности, ВА
400
630
-
Номинальная частота, Гц
50 или 60
-

Схема и группа соединения обмоток

1/1-0
-
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

32
60
70


42
75
90

-
Сопротивление резистора в составе предохранительного защитного устройства, Ом
-

36/18

Номинальная мощность резистора, Вт
-
0,25/0,125

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 6600 и 11000 В.
**) Высший класс точности указывается в заказе.
***) Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.

Ампер-секундная характеристика предохранительного защитного устройства.

Общий вид трансформатора (чертеж)
