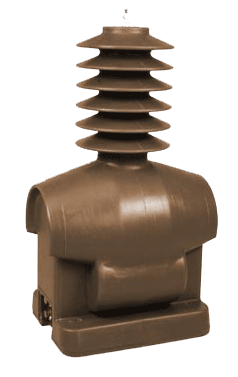

ОГГ.671 242.018ТУ и ОГГ.671 242.-4-ТУ

Назначение

Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Значения температуры воздуха при эксплуатации - от минус 60°С до плюс 50°С для исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1". Длина пути утечки III по ГОСТ 9920-89.
Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.
Рабочее положение - вертикальное.

Таблица 1. Технические данные

Нормы для источников

Класс напряжения, кВ

35

27

Наибольшее рабочее напряжение, кВ

40,5

30

Номинальное напряжение первичной обмотки, В

35000/√3

27500

Номинальное напряжение основной вторичной обмотки, В

100/√З

100

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

127

Номинальная мощность основной и вторичной обмотки, ВА в классе точности
0,2 *
0,5
1



10; 15; 20 **
60
120

Номинальная мощность дополнительной вторичной обмотки, ВА, в классе точности 3,0

100***

Предельная мощность вне класса точности, ВА

600

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60****

Испытательное напряжение, кВ: одноминутное промышл. частоты
грозового импульса
грозового импульса срезанного

95
190
220

80
170
200

Масса, кг

90 max

Схема трансформатора

Рис. 2

Рис. 3

Примечание:
*) Классы точности устанавливаются только для номинального напряжения основной вторичной обмотки 100/√3 и 100В. Высший класс точности указывается в заказе.
**) В соответсвии с заказом.
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300ВА, если это указано в заказе.
****) Только для поставок на экспорт.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.

Общий вид трансформатора (чертеж)
