ОГГ.671 242.017ТУ

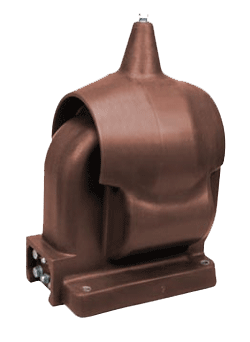

Назначение

Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в качестве встроенного элемента внутри комплектных распределительных устройств (КРУ).
Условия работы:
- температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ 2.1" и от минус 10°С до плюс 55°С для исполнения "Т 2.1";
- высота установки над уровнем моря не более 1000 м;
-окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.


Технические данные

 Название параметра

 Норма

Класс напряжения, кВ
35
27
Наибольшее рабочее напряжение, кВ
40,5
30
Номинальное напряжение первичной обмотки, В
35 000/3
27500
Номинальное напряжение основной вторичной обмотки, В
100/3
100

Номинальное напряжение дополнительной вторичной обмотки, В

100/3
127

Номинальная мощность основной вторичной обмотки, В•А, в классах точности:
0,2*
0,5
1,0



10 или 15**
60
120

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А
100***
Предельная мощность вне класса точности, В•А
600
Схема и группа соединения обмоток
1/1/1-0-0
Номинальная частота, Гц
50 или 60****
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

95
190
220

80
170
200

Масса, кг
60

Примечание:
*) Классы точности устанавливаются только для номинального напряжения основной вторичной обмотки 100/√3 и 100В. Высший класс точности указывается в заказе.
**) В соответствии с заказом.
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300ВА, если это указано в заказе.
****) Только для поставок на экспорт.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.

Общий вид трансформатора (чертеж)
