ОГГ.671 241.032 ТУ

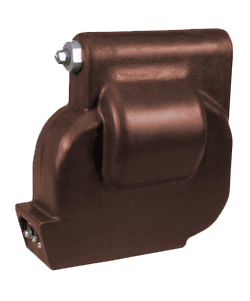

Назначение


Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Таблица 1. Технические данные

Наименование параметров

Норма для типа

ЗНОЛП-6
ЗНОЛП-10
Класс напряжения, кВ
6
10
Наибольшее рабочее напряжение, кВ
7,2
12
Номинальное напряжение первичной обмотки, В

6000/3
6300/3
6600/3
6900/3

10000/3
10500/
3
11000/3

Номинальное напряжение основной вторичной обмотки, В
100/З или 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В
100/3 или 100 ил 110/3 или 110
Номинальная мощность основной вторичной обмотки, В·А:
В классе точности:
0,2
0,5
1
3


30
50
75
200


50
75
150
300
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А

200

300

Предельная мощность вне класса точности, В•А
400
630
Схема и группа соединения обмоток
1/1/1 – 0 – 0
Номинальная частота, Гц
50 или 60
Сопротивление резистора в составе предохранительного защитного устройства, Ом
13

Номинальная мощность резистора, Вт

0,25
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса
грозового импульса срезанного

32
60
70

42
75
90

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
*) высший класс точности указывается в заказе

Ампер-секундная характеристика защитного предохранительного устройства с плавкой вставкой С2-33-Н-0,25 13 Ом.

Общий вид трансформатора (чертеж)
