Трехфазная группа предназначена для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства (КРУ).

Группа изготавливается в исполнении У и Т категории размещения 3 по ГОСТ 15150.

Технические параметры

Класс напряжения 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение первичной обмотки, кВ 6 10
Номинальное линейное напряжение вторичных обмоток, В (основной) 100
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
- при симметричном режиме работы сети , В, не более 3
- при замыкании одной из фаз сети на землю от 90 до 110
Номинальная мощность на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный ) ВА 400
Номинальная частота, Гц 50, 60

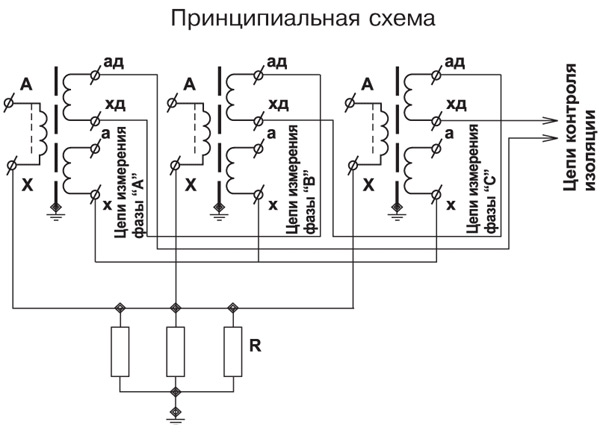

Схема соединения обмоток, группы соединения

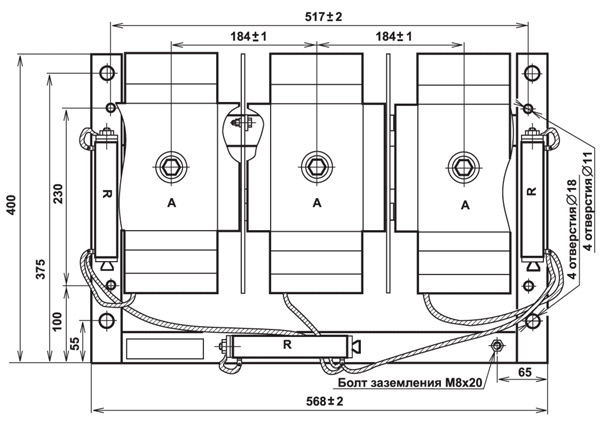

Габаритные и установочные размеры



Тип резисторов R норма для типа
Кол-во 6 кВ 10 кВ
Ом Вт Ом Вт
с5-35 3 +/-5% кОм 100Вт 3 1000 300 - -
с5-35 2,4 +/-5% кОм 100Вт 3 - - 800 300
