Трансформаторы предназначены для применения в электрических цепях измерения, устройств защиты и управления, автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.

Допускается эксплуатация трансформаторов как силовых, при этом мощность трансформаторов не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.

Конструкция трансформатора постоянно совершенствуется, поэтому возможны незначительные изменения конструкции.



Трансформатор изготавливается в исполнении «У» и «Т» категории размещения «3» по ГОСТ 15150-69 и предназначен для работы в следующих условиях:

    * высота над уровнем моря не более 1000 м;
    * относительная влажность воздуха не более 98% при 25°С для исполнения «У3» и при 35°С для исполнения «Т3».
    * окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
    * отсутствие непосредственного воздействия солнечной радиации и прямого попадания воды;
    * рабочее положение трансформаторов в пространстве любое.

Технические характеристики

Наименование Значение
Класс напряжения 6 10
Наибольшее рабочее напряжение,кВ 7,2 12
Номинальное напряжение первичной обмотки, кВ 6/√3 10/√3
Номинальное напряжение вторичных обмоток, В
основной 100/√3
дополнительной 100/√3 или 100
Номинальная мощность, ВА, в классе точности:
0,5 50 75
1,0 75 150
3,0 200 300
Номинальная мощность дополнительной вторичной обмотки в классе Точности 3.0, ВА 200 300
Предельная мощность вне класса  точности, ВА 400 630
Номинальная частота, Гц 50; 60 *
Схема соединения обмоток 1/1/1-0-0
Одноминутное испытательное напряжение изоляции вторичной обмотки, кВ 3
Испытательное одноминутное напряжение первичной обмотки, кВ приложенное 3
Испытательное одноминутное напряжение первичной обмотки, кВ индуктированное. 32 42
Ток холостого хода, не более, А 0,5 0,65
Напряжение короткого замыкания, % не более В 3

 * — для экспортных поставок

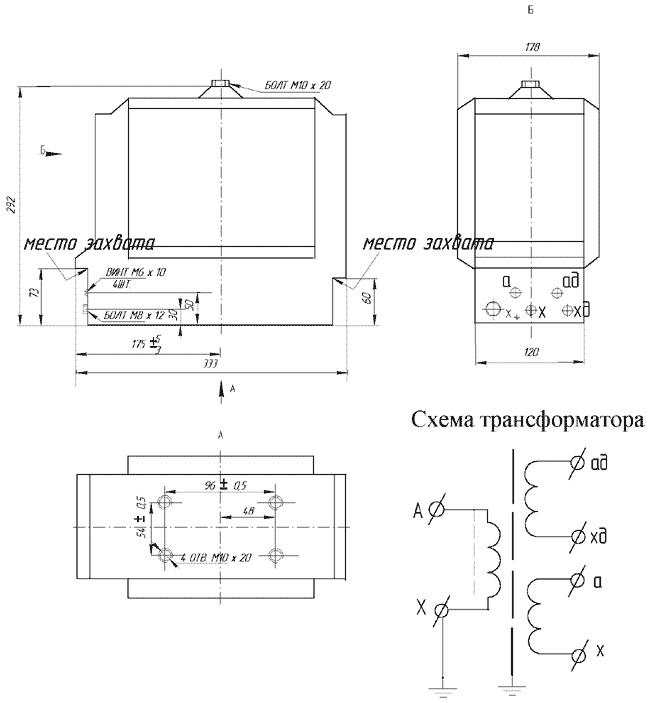

Устройство

Трансформатор представляет собой блок, состоящий из магнитопровода и 3-х обмоток: первичной и вторичной — основной и дополнительной, который залит компаундом на основе эпоксидной смолы.

Поверх первичной обмотки проложен экран из фольги, соединённый с высоковольтным выводом первичной обмотки. Высоковольтный вывод выведен в виде контактной гайки с резьбой М10, размещённый на верхней части трансформатора. Заземляемый вывод первичной обмотки выполнен в виде контактной гайки с резьбой М8 и выводы вторичных обмоток выполнены в виде контактных гаек М6, которые расположены в нижней части трансформатора, защищены козырьком от случайных попаданий металлических предметов.

В литом блоке также залиты четыре гайки М10 для крепления трансформатора при монтаже.

  Межповерочный интервал 4 года

  • Средняя наработка до отказа 40ּ105 ч.
  • Средний срок службы трансформатора 25 лет
  • Срок хранения до ввода в эксплуатацию 3 года
  • Масса трансформатора 33 кг
