Трансформаторы напряжения НИОЛ-6 и НИОЛ-10 предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50, 60 Гц, для установки в комплектные распределительные устройства (КРУ).

Допускается эксплуатация трансформатора как силового, при этом мощность трансформатора не должна превышать предельную мощность.

Трансформатор изготавливается в исполнении У и Т категории размещения 3 по ГОСТ 15150

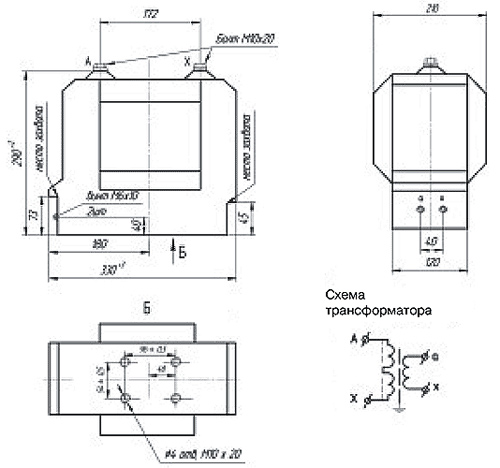

Габаритные и установочные размеры



Технические параметры

Класс напряжения 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное напряжение первичной обмотки, кВ 6 10
Номинальное напряжение вторичной обмотки, В 100
Номинальная мощность, ВА, в классе точности:
- 0,5 50 75
- 1,0 75 150
- 3,0 200 300
Предельная мощность вне класса точности, ВА 400 630
Номинальная частота, Гц 50, 60*
Схема соединения обмоток, группы соединения 1/1-0
Испытательное одноминутное напряжение изоляции вторичной обмотки, кВ 3
Испытательное одноминутное напряжение изоляции первичной обмотки, кВ 32 42

* - для экспортых поставок.
