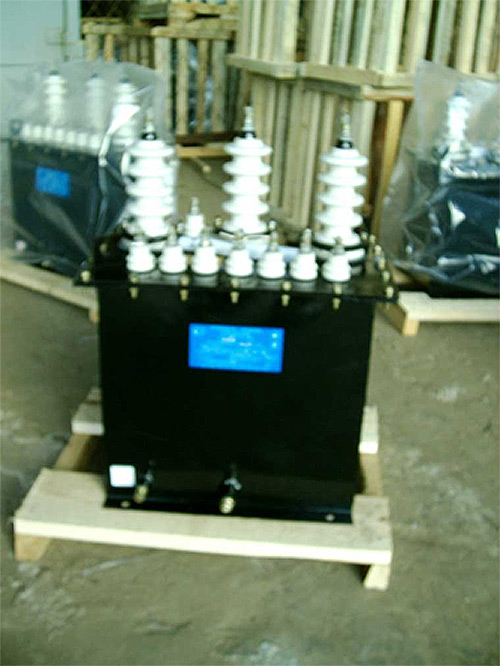

Трансформатор напряжения антирезонансный типа НАМИТ-10-2 является масштабным преобразователем, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор НАМИТ-10-2 устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.
Трансформатор напряжения НАМИТ-10-2, изготавливается в климатическом исполнении «УХЛ» и категории размещения «2» по ГОСТ 15150-69.

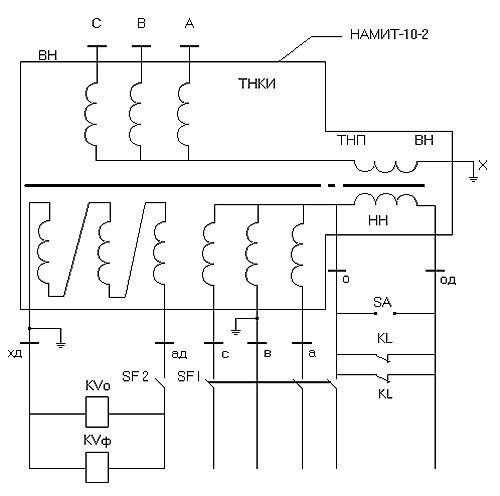

Рисунок 1. Схема соединений трансформатора напряжения НАМИТ-10-2.



SF1-Iном = 2,5 А, кратн. 3,5
SF2-Iном = 1,6 А, кратн. 3,5

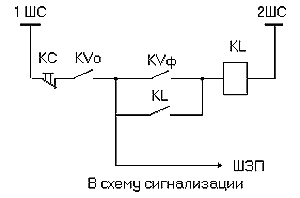

Рисунок 2. Схема оперативных цепей защиты НАМИТ-10-2 от феррорезонансных процессов.



KVo-РН-53/60Д, Uср=20÷30 В
KVф-РН-53/200, Uср=135÷140 В
KL — промежуточное реле РП-25 или РП-23
КС — кнопка съема сигнала
ШС — шины сигнализации
ШЗП — шина предупредительной сигнализации
SA — переключатель режима работы ТНП

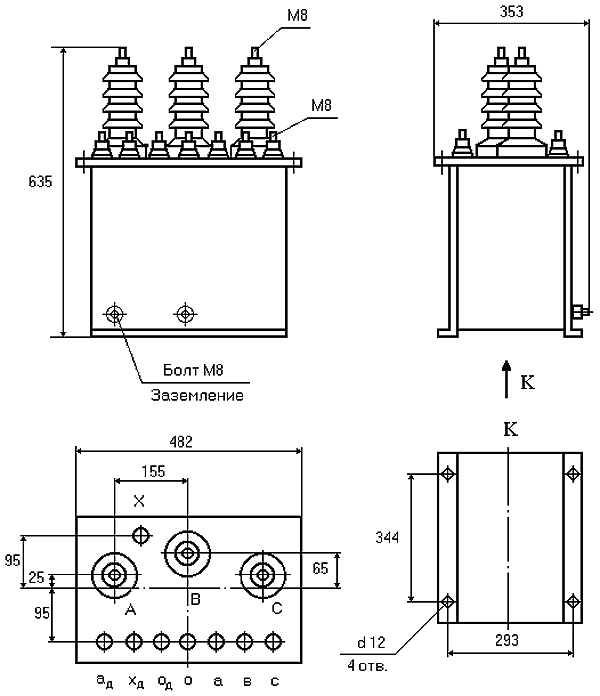

Рисунок 3. Габаритные, установочные и присоединительные размеры трансформатора напряжения НАМИТ-10-2.



Устройство трансформатора


Трансформатор представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:

1. ТНКИ — трансформатор напряжения контроля изоляции, трёхобмоточный, первичные обмотки которого включены по схеме «звезда», предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
2. ТНП — трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка замкнута. Трансформатор предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях.

НАМИТ-10-2 имеет два магнитопровода двухстержневые броневого типа, собранные из пластин электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией.

Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформатора, которая помещается в бак с трансформаторным маслом.

Бак трансформатора сварен из листовой стали. Каждый трансформатор имеет пломбу, препятствующую разборке трансформатора, расположенную на одном из болтов, крепящих крышку к раме бака. Пломба подтверждает пригодность трансформатора напряжения к работе в качестве измерительного.

Масса трансформатора не более 110 кг.

Технические характеристики

Наименование Значение
Номинальное напряжение обмоток, кВ:
первичной (U1ном) 6 10
основной вторичной 0,1
дополнительной вторичной 0,1/3
Номинальная мощность обмоток, ВА:
основной вторичной (Sном) при симметричной нагрузке в классе точности:
0,2 75 -
0,5 150 200
1,0 300
3,0 600
дополнительной вторичной 30
Предельная мощность вне класса точности, ВА:
трансформатора 1000
основной вторичной обмотки 900
дополнительной вторичной обмотки 100
Коэффициент мощности нагрузки cosφ2 0,8
Условия применения трансформатора:
величина питающего напряжения 80÷120% U1ном
частота переменного тока, Гц 50±0,5
мощность нагрузки при cosφ2 = 0,8 от 0,25 Sном до Sном
температура окружающей среды -60°С ± +55°С
высота над уровнем моря до 1000 м

Класс точности, номинальное напряжение и номинальная мощность основных вторичных обмоток указаны на табличке и в паспорте трансформатора.

Схема и группа соединений обмоток основного трансформатора ТНКИ эквивалентна схеме трёхфазного трансформатора У / Ун / п — 0.

Напряжение на вводах ад — хд разомкнутого треугольника дополнительной вторичной обмотки не превышает 3В при симметричном номинальном первичном фазном напряжении и замкнутых выводах О — Од.

Напряжение на вводах ад — хд разомкнутого треугольника дополнительной вторичной обмотки от 90 до 110 В при номинальном напряжении и при металлическом замыкании фаз А или С сети на «землю».

Трансформатор выдерживает однофазные металлические замыкания сети на «землю» без ограничения длительности.

Трансформатор устойчив к токам феррорезонанса.

Основные вторичные обмотки трансформатора защищаются автоматами во всех случаях. Выбор типа и уставок защитного автомата производится исходя из величин токов короткого замыкания между вводами, приведённых в таблице.

Обозначение выводов Ток короткого замыкания, А, не менее
а-в, в-с, с-а 75÷120
а-о, в-о, с-о 15
адд 10
