Назначение

Трансформаторы тока измерительные лабораторные ТЛЛ–0,66 предназначены для использования в цепях переменного тока с номинальным напряжением до0,66 кВ частотой 50 Гц при электрических измерениях и поверке средств измерений.

Трансформаторы изготавливаются в исполнении УХЛ категории размещения 4.2по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
-высота над уровнем моря не более 1000 м;
-температура окружающего воздуха при эксплуатации отплюс 10 до плюс 35 °С,
-при хранении от плюс 5 до плюс 40 °С;
-относительная влажность воздуха 80% при 25 °С без конденсации влаги.
-окружающая среда - невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
-положение трансформатора в пространстве – на горизонтальной плоскости.

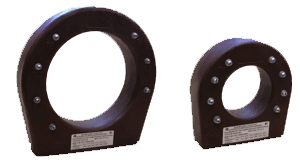

Трансформатор выполнен в виде опорной конструкции.

Корпус трансформатора выполнен из литой изоляции. Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.

Конструкция трансформатора предусматривает возможность закрепления трансформатора болтами М10, вворачивающимися во втулки, расположенные на нижней опорной поверхности.

Таблица 1. Технические данные

Наименование параметра Норма

Номинальное напряжение, кВ

0,66

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

600; 750; 800; 1000; 1200; 1500; 2000
3000, 4000, 5000, 6000, 8000, 10000

Класс точности

0,05 или 0,1*

Номинальная вторичная нагрузка, В×А

5

Коэффициент мощности вторичной нагрузки

1

Номинальный вторичный ток, А

5

* Класс точности согласно заказа.

Габаритные, установочные и присоединительные размеры трансформатора приведены на рисунках 1-2.
