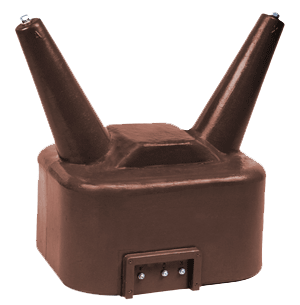

Назначение
 |
Трансформатор предназначен для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на класс напряжения 35 кВ, в стационарных и передвижных лабораториях и испытательных станциях.
Климатическое исполнение «УХЛ» и «Т» категории размещения 4.2 по ГОСТ 15150.
Трансформатор незаземляемый.
Рабочее положение – вертикальное. |
Таблица 1. Основные технические данные и характеристики НЛЛ-35-6
|
Наименование параметра
|
Номинальное значение
|
|
Класс напряжения, кВ
|
35
|
|
Номинальное напряжение первичной обмотки, кВ
|
35
|
|
Номинальное напряжениевторичной обмотки, В
|
100
|
|
Номинальный класс точности
|
0,1
|
|
Коэффициент мощности нагрузки
|
1
|
|
Номинальная мощность, В·А
|
5
|
|
Номинальная частота, Гц
|
50
|
|
Схема и группа соединения обмоток
|
1/1-0
|
|
Сопротивление изоляции обмоток, МОм, не менее
|
1000
|
|
Испытательное одноминутное приложенное напряжение, кВ:
первичной обмотки
вторичной обмотки
|
55
3
|
|
Испытательное одноминутное индуктированное напряжение при частоте 400 Гц, кВ
|
55
|
Общий вид трансформатора (чертеж) |
|
| |
|
|
|
|
|
| |
|
