ОГГ.671 243.031ТУ

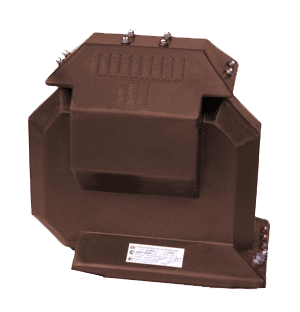

Назначение

Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 15 и 35 кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях.
Ответвление с номинальным вторичным напряжением 100/v3 В - для поверки трансформаторов напряжения классов точности 3,0; 3Р и 6Р.
Ответвление с номинальным вторичным напряжением 100 В - для поверки трансформаторов напряжения классов точности 0,05 и менее точных.
Климатическое исполнение "УХЛ", "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.

Дополнительно:
Трансформаторы НЛЛ-15 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-15-1 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-15-2 - с номинальным напряжением вторичной обмотки 100 В.

Трансформаторы НЛЛ-35 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-2 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-3 - с номинальным напряжением вторичной обмотки 100 В.

Трансформаторы НЛЛ-35-1 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-4 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-5 - с номинальным напряжением вторичной обмотки 100 В.

Таблица 1. Технические данные

Наименование параметров
Нормы для типов
НЛЛ-15
НЛЛ-35
НЛЛ-35-I
Класс напряжения, кВ
15
35
Номинальное напряжение первичной обмотки, В
3000;3300; 6000; 6300; 6600; 6900; 10000; 11000; 13800; 15000;15750; 16000
18000; 20000; 22000; 24000; 30000; 33000; 35000; 36000
18000; 20000; 22000; 24000; 27000; 27500; 35000; 36000
Номинальное напряжение вторичной обмотки, В
100/√3 и 100
Класс точности:
ответвление 100 В
ответвление 100/v3 В

0,05*; 0,1 или 0,2
0,1** или 0,2
Номинальная мощность, В•А
0-5***
Коэффициент мощности нагрузки
1
Номинальная частота, Гц
50
Схема и группа соединения обмоток
1/1-0
Одноминутное испытательное напряжение промышленной частоты, кВ
27
55
Масса, кг
65 max

85 max

Примечание:
*) Класс точности 0,05 – для исполнения с одним номинальным напряжением вторичной обмотки 100/√3 или 100 В.
**) Поставка только по спецзаказу.
***) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А.

Таблица 2

Исполнение
L, мм

L1, мм

H, мм

H1, мм

Масса,
кг

Рис.

НЛЛ-15
403
266
370
358

65

1

НЛЛ-35
448
266
440

424

85

2

НЛЛ-35-I

3

Общий вид трансформатора (чертеж)
