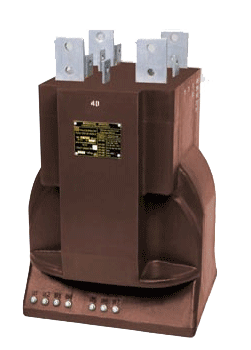

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Трансформаторы для испытательных станций::Трансформаторы тока ТЛЛ-35

Версия для печати


ОГГ.671 213.023ТУ

Назначение

Трансформатор предназначен для питания цепей измерения тока, мощности и энергии, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ в лабораториях и на испытательных станциях промышленных предприятий.
Трансформатор изготавливается в исполнении "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.

Таблица 1. Технические данные

Наименование параметра

Норма
Номинальное напряжение, кВ
35
Номинальная частота переменного тока, Гц
50 или 60
Номинальный первичный ток, А
5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000
Номинальный вторичный ток, А
5
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0,8, ВА
15
Номинальный класс точности
0,05 или 0,1
Кратность трехсекундного тока термической стойкости
4
Кратность тока электродинамической стойкости
10
Продолжительность непрерывной работы, ч
4
Длительность нерабочего интервала, ч, не менее
4
Одноминутное испытательное напряжение
промышленной частоты, кВ
54
Масса, кг
102

 Таблица 2. Подсоединения вторичных выводов

Выводы вторичной обмотки

Номинальный первичный ток,А
И1 - И2
5, 10, 20, 40, 50, 100, 200, 500, 1000
И1 - И3
15, 30, 600, 1200
И1 - И4
75, 150, 300, 750, 1500
И1 - И5
800
И1 - И6
400, 2000
И1 - И7
3000

Общий вид трансформатора (чертеж)
