ОГГ.671 241.033ТУ

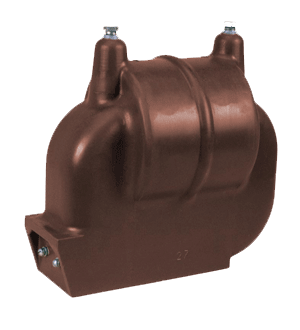

Назначение

Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока частоты 50 Гц.
Климатическое исполнение "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.

Таблица 1. Технические данные.

Наименование параметра
НЛЛ-3
НЛЛ-6
НЛЛ-10
Класс напряжения, кВ
3
6
10
Номинальное напряжение первичной обмотки, В
3000
6000
10000
Номинальное напряжение вторичной обмотки, В
100
Номинальная мощность, ВА
0-5*
Номинальный класс точности
0,1
Коэффициент мощности нагрузки
1
Номинальная частота, Гц
50
Схема и группа соединения обмоток
1/1-0
Испытательное одноминутное напряжение промышленной частоты, кВ
7
14
19
D, мм
188±3
212±3
Масса, кг
26,5±1,5
28,5±1,5

*) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А

Общий вид трансформатора (чертеж)
