Точный учет электрической энергии требует новых встроенных трансформаторов тока высоких классов точности. Существует ряд проблем широкого использования встроенных трансформаторов тока, а именно:
-трудоемкая и продолжительная работа по их установке;
-ограниченный срок выполнения работы;
-нет возможности для использования в релейной защите;
-необходимость регулировки выключателя после проведения работ по замене ТВ и др.
При использовании отдельно стоящих трансформаторов тока с обмотками для измерений высоких классов точности также возникают некоторые трудности - территория работающих подстанций ограничена (не всегда возможно установить отдельно стоящие трансформаторы), кроме того, это связано с большими расходами на их приобретение. Решение проблем – применение трансформаторов тока наружной установки ТВ-110-IX.
ТВ-110-IX – это:
· быстрая установка в любое время года
· высокие классы точности (0,2 S; 0,2; 0,5 S, 0,5) – точный учет электрической энергии
· сохранение ранее установленных встроенных трансформаторов тока – не требуется перенастройка релейной защиты
· приемлемая цена
· возможность пломбирования вторичных выводов

Таблица 1. Технические характеристики трансформатора ТВ-110-IX

Конструктивное исполнение

Коэфф-т транс-
формации

Коэфф-т транс-
формации
по ответвлениям

Номинал. класс точности

Вторичная
нагрузка при
cos φ = 0,8, В·А

Номинальная предельная кратность

Выводы

Трехсекундный
ток термической стойкости, кА (кратность)

Масса, кг

ТВ-110-IX

400/1*

100/1

1,0

5

-

И1-И2

50

34±2

150/1

0,5

5

-

И1-И3

300/1

0,5S

10

-

И1-И4

400/1

0,5S

20

-

И1-И5

600/1*

200/1

0,5S

5

-

И1-И2

300/1

0,5S

10

-

И1-И3

400/1

0,5S

20

-

И1-И4

600/1

0,2S

10

-

И1-И5

1000/5*

500/5

0,5S

15

-

И1-И2

600/5

0,5S

30

-

И1-И3

750/5

0,5S

50

-

И1-И4

1000/5

0,2S

20

-

И1-И5

1000/5**

500/5

10Р

10

25

И1-И2

(25)

45±2

600/5

10Р

15

23

И1-И3

750/5

10Р

20

23

И1-И4

1000/5

10Р

25

25

И1-И5

 Примечания:

1* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

2 ** Вариант исполнения трансформатора тока для защиты.

3  По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

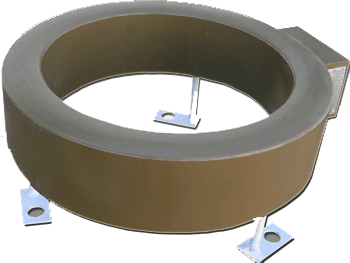

Общий вид трансформатора (чертеж)

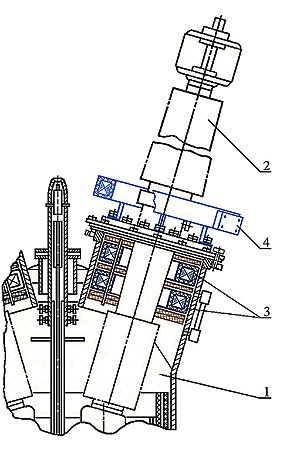

Схема установки трансформатора ТВ-110-IX на высоковольтный ввод выключателя


Обозначения:
1 - Выключатель
2 - Высоковольтный ввод
3 - Встроенные трансформаторы тока ТВ для защиты
4 - Измерительный трансформатор тока ТВ-110-IX, с крышкой для пломбирования вторичных выводов
