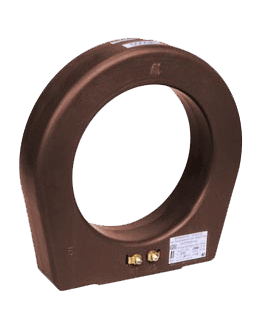

Трансформатор тока ТЗЛ-200 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель диаметром до 200 мм.
Трансформатор изготавливается в климатическом исполнении "У" категории размещения 2 по ГОСТ 15150 и предназначен для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 55°С для исполнения "Т2";
- окружающая среда невзрывоопасная, не содержащая пыли, агрессивных
газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра

Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Односекундный ток термической стойкости, А
140
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
60/1
Чувствительность защиты по первичному току при работе с реле РТЗ-51с током уставки 0,03 А, не более, А
2,8
Масса, кг
9,8

Общий вид трансформатора (чертеж)
