ОГГ.671 211.041ТУ

Назначение

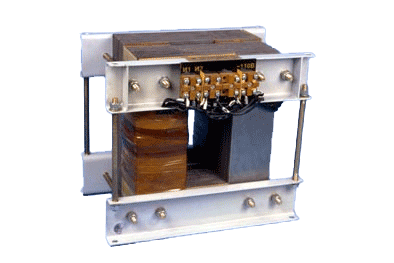

Трансформаторы тока ТЗЗ-2 и ТЗЗ-4 предназначены для передачи сигнала устройствам релейной защиты от замыкания на землю путем трансформации токов нулевой последовательности.
Трансформаторы изготавливаются в климатическом исполнении "У" категории размещения 3 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
- температура окружающего воздуха - от минус 45°С до плюс 40°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных паров и газов в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - вертикальное или горизонтальное при креплении на горизонтальной плоскости.

Таблица 1. Технические данные

Наименование параметра

T33-2
T33-4
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
20/1
Напряжение подмагничивания, В
110
Число охватываемых кабелей
2
4
Диаметр охватываемых кабелей, мм
50
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 122 мА, и реле РТЗ-50 с током установки 60 мА не более, А
3
 Масса, кг, мах

60

 150

Общий вид трансформатора (чертеж)
