Назначение

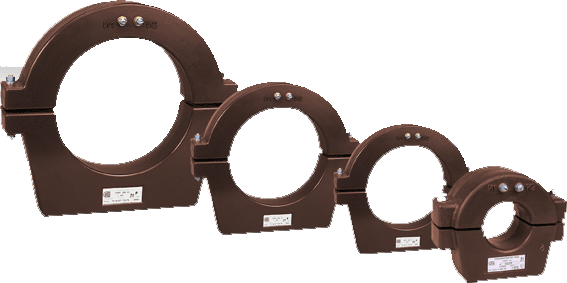

Трансформатор тока ТЗРЛ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабели диаметром от 70, 100, 125 и 200 мм.
Трансформатор изготавливается в исполнении "У" категории 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании - от минус 50°С до плюс 60°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра

Норма
Номинальная частота, Гц
50 или 60
Номинальное напряжение, кВ
0,66
Односекундный ток термической стойкости вторичной обмотки, А
140
Испытательное одноминутное напряжение промышленной частоты, кВ
3

Таблица 2. Максимальная чувствительность защиты

Тип реле

Используемая шкала реле, А

Уставка тока
срабатывания, А

Чувствительность защиты (первичный ток, А), не более

при работе с
одним транс-
форматором

при после-
довательном
соединен.
трансформ.

при параллель-
ном соеди-
нении двух
трансформ.

РТ-140/0,2
РТЗ-51
0,1–0,2
0,02–0,1
0,1
0,03
25
3
30
4
45
4,5

Таблица 3. Размеры трансформаторов ТЗРЛ

Обозначение

Коэффициент трансформации

Размеры, мм

Масса, кг

h

B

Hmax

H1

H2

D

L1

Lmax

ТЗРЛ-70

30/1

14

85

172

62

85

72

100

213

6,4

ТЗРЛ-100

30/1

21

60

212

72

102

102

125

250

7,5

ТЗРЛ-125

30/1

21

80

232

88

112

127

125

270

8,4

ТЗРЛ-200

60/1

27

60

330

130

158

205

180

360

9,5

Общий вид трансформатора (чертеж)
