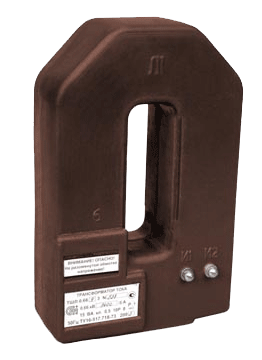

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы тока::Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-1 и ТШЛ-0,66-2

Версия для печати


ОГГ.671 231.053ТУ
Назначение

Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 45°C до плюс 70°C для исполнения "У2" и от минус 10°C до плюс 70°C для исполнения "Т2".
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).

Таблица 1. Технические данные ТШЛ-0,66, ТШЛ-0,66-I

 Название параметра

 Норма

Номинальное напряжение, кВ
0,66
Номинальный первичный ток, А
2000, 3000, 4000, 5000
Наибольший рабочий первичный ток, А
2000, 3200, 4000, 5000
Номинальный вторичный ток, А
1 или 5
Номинальная частота, Гц
50 или 60
Класс точности
0,2S; 0,2; 0,5 S; 0,5; 1; 10P
Номинальная вторичная нагрузка при cos j = 0,8, В•А
15

Кратность односекундного тока термической стойкости для первичных токов:

2000 A
3000 A
4000 A, 5000 А



60
40
40

Номинальная предельная кратность:

- для трансформаторов на 2000А, 3000 А при междуфазном расстоянии 140 мм
- для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 140 мм
- для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 750мм



8
4
8

Примечание:
Испытательное одноминутное напряжение промышленной частоты вторичной обмотки 3 кВ для исполнения «У2» и 3,3 кВ для «Т2».

Таблица 2

Номинальный первичный ток, А
Размеры, мм
Масса, кг
A
B
B1
L1
B2
L2
L
H
C
2000–3000

142

72

85

75
39

50

181

277
129
10
4000–5000

200

82

95

85
79

45

251

302
199
15

Общий вид трансформатора (чертеж)


Шинные трансформатор тока ТШЛ-0,66-II

Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор крепится на шине с помощью планки с прижимными винтами. Планка поставляется по отдельному заказу. Климатическое исполнение У2 и Т2

Таблица 1. Технические данные

 Наименование1

 Значение

 Номинальное напряжение, кВ

 0,66

 Наибольшее рабочее напряжение, кВ

0,8

 Номинальный первичный ток, А

 300,400,600,800,1000,1500, 2500

 Номинальный вторичный ток, А

 1; 5

 Номинальная частота, Гц

 50, 60*

 Номинальная вторичная нагрузка, ВА

 1-10

 Класс точности

 0,5; 0,5S; 0,2S

 Коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 не более**
в классе точности 0,5S; 0,2S не более

10
5

 Масса трансформатора, кг

 1,73(до 600 А); 1,76(800-2500 А)

 * Для поставок на экспорт.
** При номинальной нагрузке 5 ВА для 300 и 400А. При номинальной нагрузке 10 ВА для (600-2500) А.

Таблица 2. Габаритные размеры трансформтаора тока ТШЛ-0,66-II

Номинальный первичный ток, А1

Размеры, мм

H

h

L

B

C

F

300, 400, 600

150

135

102

54

64

71

800, 1000, 1500, 2000, 2500

190

175

109

44

104

60

Общий вид трасформатора (чертеж)
