Назначение

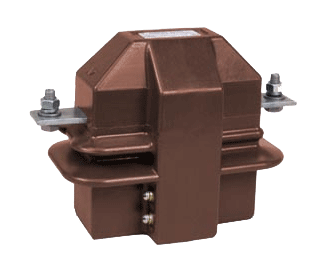

Однообмоточные измерительные трансформаторы тока типа ТОЛК с одной измерительной обмоткой разработаны для установки в пункты коммерческого учета электроэнергии (ПКУЭ). основное преимущество изделия компактные размеры и малая масса. Трансформаторы тока типа ТОЛК могут также использоваться для встраивания в высоковольтные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ. Трансформаторы изготавливаются в исполнении "У" категории размещения 2 по ГОСТ 15150.

При установке в ПКУЭ трансформаторов тока типа ТОЛК и "узких" трансформаторов напряжения типа ЗНОЛПМ  достигаются следующие преимущества:

- удобство монтажа более компактных изделий;
- более эффективное использование места в ПКУ;
- удобство обслуживания;
- уменьшение массы ПКУ.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).

Таблица 1. Технические характеристики

 Наименование параметра

 Значения



 ТОЛК-6-I

ТОЛК-10-II

Номинальное напряжение, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А

10, 15, 20, 30 40, 50, 75, 80, 100, 150, 200, 300, 400, 600

Номинальный вторичный ток, А

1; 5

Класс точности вторичной обмотки

0,2S; 0,5S; 0,2; 0,5

Номинальная вторичная нагрузка, ВА
вторичной обмотки при cos φ = 1
(нагрузка активно-индуктивная) при cos φ = 0,8


1-2.5*
3-30*

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
10-75
80
100-600



3,6
5,6
10

Ток электродинамической стойкости, кА
10-75
80-600


17,6
26

Одноминутное испытательное напряжение промышленной частоты, кВ

32

42

Коэффициент безопасности приборов вторичной обмотки для измерений, не более**

5

Масса, кг

10,5+/-1

12+/-1

 Общий вид трансформатора (чертеж)
