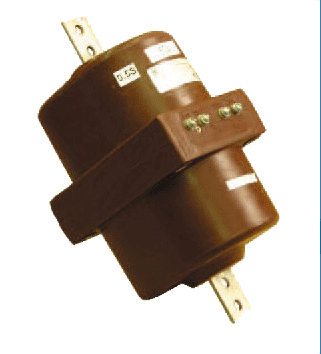

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы изготовлены в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Примечание:
Начало серийного производства ТПОЛ-10М 20-200А с двумя вторичными обмотками - апрель 2007.
Начало серийного производства ТПОЛ-10М 20-200А с тремя вторичными обмотками - июнь 2007.
Начало серийного производства ТПОЛ-10М 300-2000А - июнь 2007 года.

Таблица 1. Основные технические характеристики трансформатора тока ТПОЛ-10М

Наименование параметра

Значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный первичный ток, А

20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400;
600; 800; 1000; 1500; 2000

Номинальный вторичный ток, А

5 или 1

Номинальная частота переменного тока, Гц

50

Количество вторичных обмоток

2 или 3

Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, В×А
вторичной обмотки для измерений
вторичных обмоток для защиты

1 – 30

Класс точности:
вторичной обмотки для измерений,
вторичных обмоток для защиты


0,2; 0,2S; 0,5; 0,5S
5Р; 10Р

Номинальная предельная кратность вторичных обмоток для защиты,
не менее, при номинальном первичном токе, А

20 - 400
600; 1000
800
1500
2000




10
16
20
23
19

Общий вид трансформатора (чертеж1)

Общий вид трансформатора (чертеж2)
