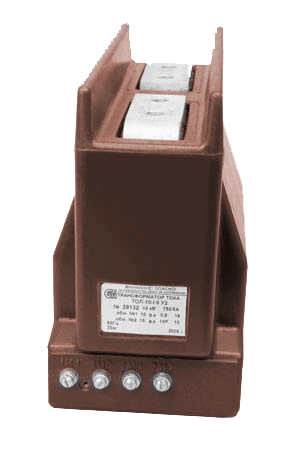

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы тока::Трансформатор тока ТОЛ-10-IМ-2 (-3;-4)

Версия для печати


ОГГ.671 213.046 ТУ

Назначение

Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор изготавливается в климатическом исполнении УХЛ и Т категории размещения 2 по ГОСТ 15150.

Трансформатор комплектуется прозрачными крышками для раздельной пломбировки выводов вторичной обмотки (образец пломбировки).

Таблица 1. Технические характеристики

 Наименование параметра

 Норма



 ТОЛ-10-IМ-2

ТОЛ-10-IМ-3

ТОЛ-10-IМ-4

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400;
600; 750; 800; 1000; 1200; 1500; 2000

 Номинальный вторичный ток, А

1 или 5

 Число вторичных обмоток

 Номинальный класс точности:
Вторичной обмотки для измерений
Вторичной обмотки для защиты


0,2S; 0,5S; 0,2; 0,5
5Р; 10Р

Номинальная вторичная нагрузка при коэффициенте мощности
cos φ = 0,8 ВА:
Вторичной обмотки для измерений
Вторичных обмоток для защиты



от 1 до 10*
от 1 до 15*

Номинальная предельная кратность вторичных обмоток для защиты, при номинальном первичном токе,

10

Номинальный коэффициент безопасности приборов обмотки для измерений, не более

15

Испытательное напряжение, кВ:
Одноминутное промышленной частоты


42

Грозового импульса

75

Климатическое исполнение

УХЛ или Т

Категория размещения

2

Габаритные размеры:
- длина


270


300


375

- ширина

148

- высота

256

Масса макс, кг

20

23

30

Односекундный ток термической стойкости, кА:
при номинальном первичном токе, А

5
10
15
20
30
40
50
75
80
100
150
200
300; 400
600 - 2000


0,4
0,78
1,2
1,56
2,5
3,0
5,0
5,85
6,23
10,0
12,5
20,0
31,5
40,0

 Ток электродинамической стойкости, кА:
при номинальном первичном токе, А

5
10
15
20
30
40
50
75
80
100
150
200
300; 400
600 - 2000




1,0
1,97
3,0
3,93
6,25
7,56
12,8
14,7
15,7
25,5
31,8
51,0
81,0
102,0

 Примечания:
1. возможно изготовление трансформаторов с параметрами отличающимися от номинальных.
2. *-в соответствии с заказом

Таблица 2. Габаритные размеры

Тип трансформатора

Номинальный первичный ток

Рис.

Размеры, мм

Масса max, кг

L

B

B1

B2

h

ТОЛ-10-IM-2

5-400

1

270

40

100

72

26

19

600-1000

32

1200-2000

2

60

132

104

36

21

ТОЛ-10-IM-3

5-400

3

300

40

100

72

26

22

600-1000

32

1200-2000

4

60

132

104

36

25

ТОЛ-10-IM-4

5-400

5

375

40

100

72

26

29

600-1000

6

32

1200-2000

7

60

132

104

36

32

Общий вид трансформатора ТОЛ-10-IМ-2 (чертеж)

Общий вид трансформатора ТОЛ-10-IМ-3 (4) (чертеж)
