Назначение

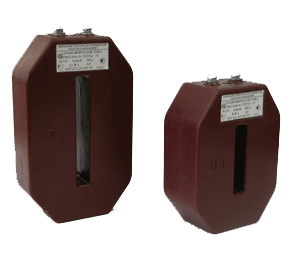

Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор крепится на шине с помощью планки с прижимными винтами. Климатическое исполнение У2 и Т2

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Таблица 1. Технические данные

 Наименование

 Значение

 Номинальное напряжение, кВ  0,66
 Номинальный первичный ток, А  300, 400, 600, 800, 1000, 1500, 2000
 Номинальный вторичный ток, А  5
 Номинальная частота, Гц  50, 60
 Номинальная вторичная нагрузка с коэффициентом мощности 0,8 ВА  5, 10
 Номинальный коэффициент безопасности приборов  8, 9, 8, 4, 5, 6, 6
 Класс точности  0,5; 0,5S; 0,2S
 Масса трансформатора, кг  1,73 (до 600 А); 1,76 (800-2000 А)

 Общий вид трасформатора (чертеж)
