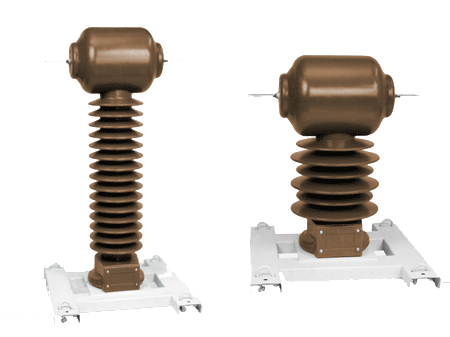

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы тока::Опорный однообмоточный трансформатор тока ТОЛ-35 III-IV

Версия для печати


ОГГ.671 213.045 ТУ

Назначение

Трансформаторы предназначены для передачи сигнала устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 35 кВ.

Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и другие электроустановки класса напряжения 35 кВ, и являются самостоятельными изделиями.

Климатическое исполнение УХЛ или Т категории размещения 1 по ГОСТ 15150.

Длина пути утечки III по ГОСТ 9920.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные

 Наименование параметра

Норма

Номинальное напряжение, кВ

 35

Наибольшее рабочее напряжение, кВ

 40,5

Номинальная частота, Гц

 50

Число вторичных обмоток, шт

от 1 до 3

Класс точности
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,2; 0,5S; 0,5; 1; 3; 10
10Р

Номинальный первичный ток, А

от 100 до 2000

*) Частота 60 Гц только при поставках на экспорт

Таблица 2. Технические данные (ТОЛ-35 III-IV-1; 2; 3; 4)

Вариант испол-
нения

Номиналь-
ный первич-
ный ток, А

Наиболь-
ший первич-
ный ток, А

Номиналь-
ный втори-
чный ток, А

 Вторичная нагрузка при cos φ = 0,8 в классе точности, В•А

 Трехсекун-
дный
ток термиче-
ской стойкости, кА

 Ток электроди-
нами-
ческой стойкости, кА

 Номи-
нальная предель-
ная
крат-
ность



 0,5

3

10

10Р



 300/5*

100
150
200
 300

100
160
200
320

 5

-
-
-
-

-
-
-
-

-
-
-
30

20
30
40
-

10
20
20
30

25

 64

7
6
7
 7

 600/5*

200
300
400
600

200
320
400
630

 5

-
-
-
-

-
-
-
30

-
30
40

40
-
-

20
30
30
30

25

 64

7
7
10
14

 1200/5

750
800
1000
1200

800
800
1000
1250

 5

30
30
30
30

-
-
-

-
-
 -
-

-
-
-

30
30
30
30

25

 64

11
12
14
15

 1500/5

800
1000
1200
1500

800
1000
1250
1600

 5

30
30
30
30

-
-
 -
-

-
-
 -
-

-
-
 -

30
30
30
30

25

 64

12
14
15
17

*) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Исполнения 1,2 - для целей защиты; 3,4 - для целей измерения.
Классы точности для измерений указаны для исполнения ТОЛ-35 III-IV-3; ТОЛ-35 III-IV-4.

Опорный двух- или трехобмоточный трансформатор тока ТОЛ-35 III-IV

Таблица 3. Технические характеристики ТОЛ-35 III-IV-(5,6,7,8)

Тип трансформатора и число катушек

Номиналь-
ный первич-
ный ток, А

Номиналь-
ный вторич-
ный ток

Номинальная вторичная нагрузка обмоток для измерения и защиты приcos φ=0,8, В·А

Номинальная предельная кратность обмотки для защиты, не менее

Ток электроди-
намической стойкости, кА

Трехсекун-
дный ток термиче-
ской
стойкости, кА

ТОЛ-35 III-IV-5; 6
двухобмоточный

600

5

30

16

51

20

750

5

18

64

25

800

5

19

69

27

1000*

5

11

128

50

1200*

5

13

1500*

5

14

2000

5

13

154

60

ТОЛ-35 III-IV-7; 8
трехобмоточный

600*

5

30

8

80

31

750*

5

10

800*

5

11

1000*

5

6

128

50

1200*

5

7

1500*

5

8

2000

5

8

154

60

Примечания

1 *Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную нагрузку.

2 По согласованию с заказчиком возможно изготовление трансформаторов тока с другими техническими характеристиками.

3 Коэффициент безопасности приборов обмотки для измерений при вторичной нагрузке 30 В·А, не более 10.

Общий вид трансформатора (чертеж)
