Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.
Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании и хранении - от минус 50°С до плюс 50°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

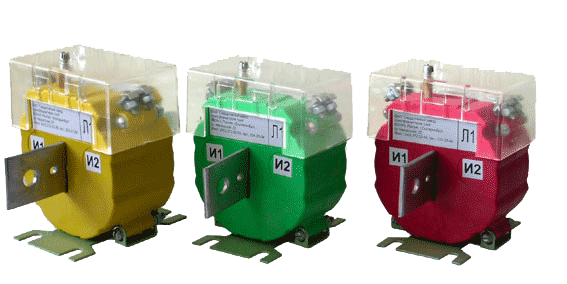

Первичная шина трансформаторов ТОП-0,66 и ТШП-0,66 медная, покрытая оловом. Трансформаторы ТШП-0,66 могут комплектоваться медными шинами, покрытыми оловом.

Гарантийный срок эксплуатации - 8 (восемь) лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя. Гарантия распространяется на трансформаторы, выпущенные после 1 января 2005 года.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные

Номинальный первичный ток, А

Номинальный вторичный ток, А

Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 0,8, ВА

Класс точности

Рис.

1; 5; 10; 15; 20; 30; 40; 50

1; 5

3

0,2; 0,5; 1

1

5

0,2S; 0,5S; 0,5; 1

75; 80; 100; 150; 200

3

0,2

5

0,2S; 0,5S; 0,5; 1

10

1

200

5

5

0,5

2

300; 400

1; 5

5

0,2S; 0,5S; 0,2; 0,5; 1

2

10

1

2

10

0,5

3

500; 600; 750; 800

5; 10

0,2S; 0,5S; 0,2; 0,5; 1

3

600; 750; 800

15

0,2S; 0,5S

800

20

750; 800

15; 20; 25

0,5

1000; 1200

1;5

3

0,2; 0,5S

5

1000; 1200

5; 10

0,5; 1

1500; 2000

5; 10

0,2S; 0,5S; 0,5; 1

2000

15

0,2S; 0,5S; 0,5; 1

 Таблица 2

Номинальный
первичный
ток, А
Коэффициент безопасности приборов ТОП-0,66
при номинальной вторичной нагрузке, В•А
3
5
10

1–150

6
3*; 5
2,5

200

3*; 5,5
3

Примечание:
*) для классов точности 0,2S и 0,5S

Таблица 3

Номинальный первичный ток , А
Коэффициент безопасности приборов
при номинальной вторичной нагрузке, В•А
3
5

10

15

20

25

200

-

5

-

-

-


300
-
2*; 5
2,5; 7**
-
 -
400
2*; 5,5
3; 8**
500
3*; 6
2*; 5
600
4*; 7,5
2*
750
4*; 11
3*; 6
6
5
800
2*; 6
1000, 1200
7
3*; 4
3*; 6

-

1500
3*; 5

2000
3*; 7


Примечание:
*) для классов точности 0,2S и 0,5S
**) для класса точности 0,5

Таблица 4

          Тип
трансформатора

Номинальный
первичный
ток, А

Рис.

Размеры, мм

Размеры шин, мм

 Масса, кг, max

C

C1

B

B1

H

H1



M

d

K

S

D

L

L1

 без шины

с шиной

ТОП-0,66

1–200 1 81 86 46 53 107 43 65 - 30 3 9 - -

-

0,75

ТШП-0,66

200; 300;400 2 76 83 40 47 103

21

6

11

127

-

0,6

0,8

300–800

3

105

108

44

51

131

54



58

28

50

8

152

-

0,75

1,3

1000; 1200 4 99 106 35 41 188 82 - 80 6 14 182 40 0,9 2,2
1500; 2000 100 60

0,9

2,5

Таблица 5

Тип
трансформатора

Номинальный первичный ток, А

Масса, кг max

без шины

с шиной

ТОП-0,66

1–200

-

0,75

ТШП-0,66

300;400

0,6

0,8

300–800

0,75

1,3

1000; 1200 0,9 1,7
1500; 2000

1,9

Общий вид трансформатора (чертеж)
