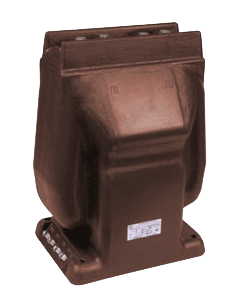

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы тока::Опорные трансформаторы тока ТЛК-35

Версия для печати


ОГГ.671 213.015ТУ

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ2.1" и от минус 10°С до плюс 55°С для исполнения "Т2.1";
- окружающая среда невзрывоопасная, не содержит пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Таблица 1. Технические характеристики

Наименование параметра

Значение

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота, Гц

50 или 60

Номинальный первичный ток, А

150; 200; 300; 400; 600; 800; 1000;
1500; 2000; 3000

Номинальный вторичный ток, А

1 или 5

Число вторичных обмоток

2, 3, 4

Класс точности при номинальном первичном токе, А:
обмотки для измерений:
150-1500
2000 и 3000
обмотки для защиты:
150-1500
2000 и 3000


0,2S; 0,5S
0,5; 0,5S

10P*
5P; 10P

Номинальная вторичная нагрузка с коэффициентом мощности cos j = 0,8, ВА,
при номинальном первичном токе, А: обмотки для измерений:
150-800 в классе точности 0,2S
150-800 в классе точности 0,5S
1000; 1500 в классе точности 0,2S; 0,5S
2000; 3000 в классе точности 0,5
обмотки для защиты:
150-1000; 2000; 3000
1500



10
20
20
15

15
30

Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:
150-1500, 3000  в классе точности 10Р
2000  в классе точности 5Р; 10Р
3
000  в классе точности 5Р


10
12
8

Трехсекундный ток термической стойкости, кА, не менее, при номинальном первичном токе, А:
150
200-1000
1500, 2000
3000


20
31,5
50
100

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
150
200-1000
1500, 2000
3000


51
80
125
250

Масса, кг макс, при номинальном первичном токе, А:
150-1500
2000, 3000

50
70

Испытательное напряжение, кВ:
о
дноминутное промышленной частоты
грозового импульса полного

95
220

Общий вид трансформатора ТЛК-35-1 (-2)(чертеж)

Общий вид трансформатора ТЛК-35 (чертеж)
