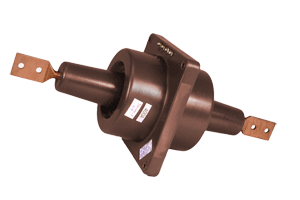

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы тока::Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35

Версия для печати


ОГГ.671 225.011ТУ

Назначение

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Таблица 1. Технические данные

 Наименование параметра

Норма

Номинальное напряжение, кВ
20
35
Наибольшее рабочее напряжение, кВ
24
40,5
Номинальный первичный ток, А*
300, 400, 600, 800, 1000, 1500
Номинальный вторичный ток, А
1; 5
Номинальная частота, Гц
50 или 60
Количество вторичных обмоток
2
Номинальная вторичная нагрузка при cos j= 0,8, В•А:
- обмотки для измерений
- обмотки для защиты

20
20
Класс точности вторичной обмотки для измерения
при номинальном первичном токе, А:
300 - 1500
для защиты


0,2S; 0,5S; 0,5; 1,0;
10Р**
Номинальная предельная кратность обмотки для
защиты при номинальном первичном токе, А***:
300
400
600
800
1000
1500


13
13
18
24
24
26



10
13
18
18
24
26

Трехсекундный ток термической стойкости, кА, при
номинальном первичном токе, А:
300
400
600
800
1000
1500


16
16
24
32
40
60



12
16
24
32
40
60

Ток электродинамической стойкости, кА, при
номинальном первичном токе, А:
300
400
600
800
1000
1500


41
41
61
82
102
153



31
41
61
82
102
153

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

65
125

95
220

Примечание:
*) может поставляться исполнение на 2000 А.
**) в соответствии с заказом могут поставляться класса точности 5Р.
***) в соответствии с заказом могут поставляться с предельной кратностью 20.

Таблица 2

Номинальный первичный ток, А
S, мм
Масса, кг

ТПЛ-20

ТПЛ-35

300,400, 600
800
1000
1500

6,5
9,5
11,5
18

47

62

Таблица 3

Тип
Размеры, мм

L

I

B

ТПЛ-20
ТПЛ-35

770
990

540
760

240
410

Общий вид трансформатора (чертеж)
