ОГГ.671 235.022ТУ

Назначение

Трансформаторы предназначены для встраивания в токопроводы на номинальное напряжение до 20 кВ и являются комплектующими изделиями. Трансформаторы предназначены для передачи сигнала измерительной информации измерительным прибо- рам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150.

Обязательно соединение шины с контактами экрана трансформатора, имеющими маркировку "Ш"!

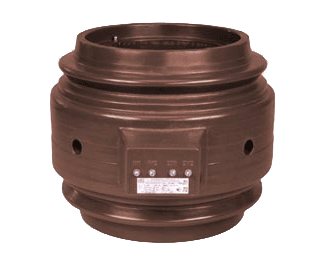

На литом корпусе трансформатора имеются глухие отверстия диаметром 32 мм. В эти отверстия входят четыре крепежные детали, при помощи которых трансформатор закрепляется в токопроводе.
Крепежные детали в комплект поставки не входят.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Технические данные. Таблица 1

 Наименование параметра

Норма

Номинальное напряжение, кВ
20
Наибольшее рабочее напряжение, кВ
24
Номинальная частота переменного тока, Гц
50 или 60
Номинальный первичный ток, А
3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000
Номинальный вторичный ток, А
1; 5
Число вторичных обмоток
2; 3

Класс точности:
- вторичной обмотки для измерений
- вторичной обмотки для защиты


0,2;0,2S;0,5;0,5S;
5Р;10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos j= 0,8, В•А:
- вторичной обмотки для измерений
- вторичных обмоток для защиты класса точности 5Р
- вторичных обмоток для защиты класса точности 10Р

30
*
30
Номинальная предельная кратность вторичных обмоток для защиты, не менее:
- для класса точности 10Р при номинальных первичных токах, А:
  3000
  4000
  5000; 6000
  8000
  10000;12000;14000;15000;16000;18000
- для класса точности 5Р при номинальных первичных токах, А:
  6000; 8000; 10000
  12000; 14000; 15000; 16000; 18000


13
15
16
14
12

20
*
Трехсекундный ток термической стойкости, кА:
при номинальных первичных токах, А:
- 6000;8000;10000
- 12000;14000;15000;16000;18000


120
190
Испытательное напряжение, кВ:
- одноминутное промышленной частоты
- грозового импульса полного

65
125

Примечание:
*) значение уточняется в заказе.

Таблица 2

Номинальный
первичный
ток, А
Размеры, мм
Масса,
кг, max
D
D1
D2
H
H1
h
L
b1
b2

3000; 4000; 5000;
6000; 8000;10000

520
300
351
420
180
25
350
140
180
105

12000

680
430
481
390
150

35

390

 150

190

132

14000; 15000;
16000; 18000

830
555
606

450

178

Общий вид трансформатора (чертеж)
