ОГГ.671 213.021ТУ

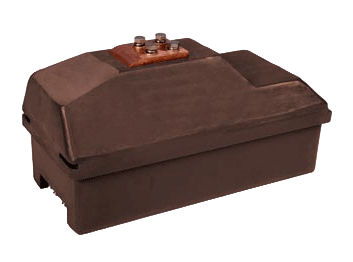

Назначение

Трансформаторы предназначены для передачи сигнала измеритель ной информации измерительным приборам и (или) устройствам защиты и управления, в установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы встраиваются в комплектные распределительные устройства (КРУ) типа КР-10/31.5.
Трансформаторы изготавливаются в исполнениях "У" и "Т" категории размещения 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- рабочее значение температуры окружающего воздуха с учетом перегрева внутри шкафа КРУ от минус 45°С до плюс 50°С для исполнения "У3" и от минус 10°С до плюс 55°С для исполнения "Т3";
- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (пример пломбирования).

Таблица 1. Технические данные

 Наименование параметра

Норма

Номинальный первичный ток, А
10;15;30;50;100;150;200;300;
400; 600;800;1000;1500;2000
Номинальное напряжение, кВ
10 или 11
Наибольшее рабочее напряжение, кВ
12
Номинальная частота переменного тока, Гц
50 или 60
Номинальный вторичный ток, А
1; 5
 Число обмоток

2*

Номинальная вторичная нагрузка с коэффициентом
мощности cos j = 0,8, В.А:
- обмотка для защиты
- обмотка для измерений


15
10
Масса max, кг
48
Класс точности:
- обмотки для измерений
- обмотки для защиты

0,2; 0,2S; 0,5; 0,5S
10Р**
Номинальная предельная кратность обмотки
для защиты для номинального тока, А:
- 10–400
- 600–800
- 1000–2000


12
17
20

Ток электродинамической стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100–600
800
1000
1500

2000



2,47
3,7
7,4
14,8
74,5
94,5
118
177
189
Трехсекундный ток термической стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100
150
200
300
400
600
800
1000
1500
2000


0,47
0,71
1,42
2,36
4,72
7,1
9,45
14,1
18,9
28,3
37,8
47,2
70,8
74
Испытательное напряжение, кВ:
- одноминутное промышленной частоты
- грозового импульса полного

42
75

Примечание:
1. Для трансформаторов на номинальные токи до 300 А включительно трехсекундный ток термической стойкости указан для вторичных обмоток, замкнутых на номинальную нагрузку.
2. Классы точности в соответствии с заказом.

*)  в соответствии с заказом могут поставляться с тремя вторичными обмотками (ТПЛК-10-1)
**)
 в соответствии с заказом могут поставляться класса точности 5Р

Общий вид трансформатора (чертеж)

Общий вид трансформатора с тремя обмотками
