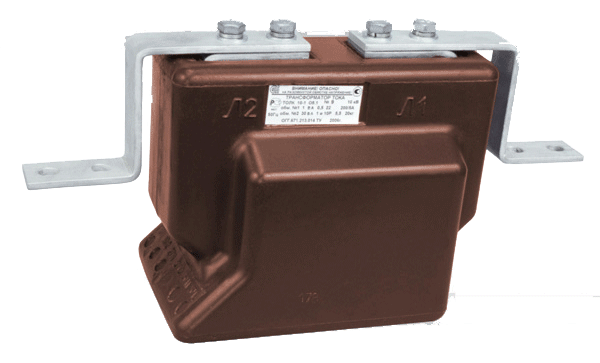

Каталог::Конденсаторы / Трансформаторы::Трансформаторы::Измерительные трансформаторы тока::Опорные трансформаторы тока ТОЛК-10 и ТОЛК-10-I

Версия для печати


ОГГ.671 231.014ТУ

Назначение

Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C,
- окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
- рабочее положение - любое.

Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).

Таблица 1. Технические данные трансформатора ТОЛК-10

Наименование параметра

Норма
Номинальное напряжение, кВ
10
Наибольшее рабочее напряжение, кВ
12
Номинальная частота переменного тока, Гц
50 или 60
Номинальный вторичный ток, А
5
Номинальный первичный ток, А
50; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки
1,0 и 5Р
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0.8, В·А
30
Номинальная предельная кратность вторичной обмотки, не менее
5,5
Предельная кратность вторичной обмотки при нагрузке 15 В·А
8
Номинальное напряжение питания дополнительной обмотки, В
100±20
Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
50
80
100–600


3,6
5,6
10
Ток электродинамической стойкости, кА
25

Одноминутное испытательное напряжение промышленной частоты, кВ

Масса, кг

32

12±1

Общий вид трансформатора (чертеж)

Опорные трансформаторы тока ТОЛК-10-1

Назначение

Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузок в первичной цепи.

Трансформаторы имеют дополнительную обмотку для измерений на своем магнитопроводе.

Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150.
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах".
Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150.
Рабочее положение - любое.

Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).


Наименование параметра

 Значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный вторичный ток, А

1; 5

Номинальный первичный ток, А

50; 80; 100; 150; 200; 300; 400; 600

Число вторичных обмоток

2

Класс точности вторичной обмотки для измерений при номинальном первичном токе, А:
50-600
вторичной обмотки для защиты


0,2; 0,2S; 0,5; 0,5S; 1
5P; 10P

Номинальная вторичная нагрузка, ВА
вторичной обмотки для измерений при cos j = 1
(нагрузка активно-индуктивная) при cos j = 0,8
вторичной обмотки для защиты при cos j = 0,8


1-2,5*
3-30*
30

Номинальная предельная кратность вторичной обмотки для защиты, не менее
при номинальной нагрузке 15 ВА
при номинальной нагрузке 30 ВА


8
5,5

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 или 1, не более, при номинальном первичном токе**:
50; 80; 100; 150; 200; 300; 600 А
400 А


13
16

 Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S, не более**

10

Номинальное напряжение питания дополнительной обмотки, В

100 (+/-) 20

Односекундный ток термической стойкости, кА, при номинальном первичном токе:
50 А
80 А
(100-600) А


3,6
5,6
10

Ток электродинамической стойкости, кА

25

 * Согласно заказу
**При номинальной нагрузке 10 ВА

Общий вид трансформатора ТОЛК-10-1 (чертеж)
