Назначение: для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей на напряжение 0,4 кВ частоты 50 Гц путем автоматического регулирования реактивной мощности.

Установки предназначены для эксплуатации в регионах с умеренным климатом в закрытых помещениях (вид климатического исполнения У3 по ГОСТ156150—69). При этом номинальные значения климатических факторов внешней среды составляют:

    * верхнее значение температуры окружающего воздуха — 40°С;
    * нижнее рабочее значение температуры окружающего воздуха — минус 20°С;

Степень защиты — IP21 по ГОСТ 14254—96.

Комплектуются конденсаторами типа КПС или конденсаторными блоками на основе конденсаторных эле-ментов для конденсаторов типа КПС. Конденсаторы типа КПС и их элементы не содержат пропитывающей жидкости («сухие»), пожаровзрывобезопасны.
Диэлектрическая система конденсатора выполнена на основе металлизированной полипропиленовой пленки, восстанавливающей свои диэлектрические свойства после местного пробоя диэлектрика (самовосстановление).
Конденсаторы типа КПС и их элементы удовлетворяют требованиям ГОСТ 1282—88 и МЭК 831—1,2. Конденсаторные установки комплектуются цифровыми микропроцессорными регуляторами реактивной мощности, осуществляющими регулирование по заданному значению cos и специальными магнитными пускателями.
Магнитные пускатели снабжены дополнительными контактами опережающего включения через токоограничивающие резисторы, увеличивающими срок службы магнитных пускателей и конденсаторных элементов. Электрическая износостойкость контактов магнитных пускателей составляет более 200000 циклов, а частота включения — не более 120 циклов в час.
Аварийное отключение ступеней регулирования при перегрузке по току (при необходимости — и напряжению) обеспечивается регулятором реактивной мощности. Контроль токов конденсаторных установок производится одним или тремя амперметрами в зависимости от мощности.

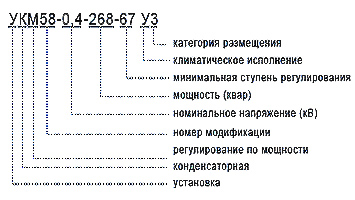

Установки навесные модульные

Типономинал Номинальное значение Габаритные размеры, масса
Мощность, квар Мощность минимальной ступени регулирования, квар
УКМ70-0,4-30-10 У3 30 10 Подлежат согласованию с заказчиком
 в зависимости от типа заказанной установки, количества и мощности
 ступеней регулирования
УКМ70-0,4-50-5 У3 50 5
УКМ70-0,4-50-10 У3 10
УКМ70-0,4-50-12,5 У3 12,5
УКМ70-0,4-60-10 У3 60 10
УКМ70-0,4-75-12,5 У3 75 12,5
УКМ70-0,4-75-15 У3 15

Установки обеспечивают кабельный ввод сверху или снизу. Монтируются на вертикальные стены. Комплектуются конденсаторными блоками на основе конденсаторных элементов для конденсаторов типа КПС. Установка состоит из каркаса, съемных конденсаторных модулей и регулятора реактивной мощности. В состав съемного конденсаторного модуля входят конденсаторный блок, предохранители и магнитный пускатель.

Установки напольные модульные

Типономинал Номинальное значение Габаритные размеры,
 масса
Мощность,
 квар
Мощность минимальной
ступени регулирования,
  квар

УКМ70-0,4-75-12,5 У1,У3

75

12,5

Подлежат согласованию с заказчиком в
зависимости от типа заказанной установки,
количества и мощности ступеней
регулирования

УКМ70-0,4-75-15 У1,У3

15

УКМ70-0,4-100-20 У1,У3

100

20

УКМ70-0,4-100-25 У1,У3

25

УКМ70-0,4-150-25 У1,У3

150

УКМ70-0,4-200-33,3 У1,У3

200

33,3

УКМ70-0,4-200-50 У1,У3

50

УКМ70-0,4-225-25 У1,У3

225

25

УКМ70-0,4-250-25 У1,У3

250

УКМ70-0,4-300-25 У1,У3

300

УКМ70-0,4-300-50 У1,У3

50

УКМ70-0,4-337,5-37,5 У1,У3

337,5

37,5

УКМ70-0,4-350-25 У1,У3

350

25

УКМ70-0,4-400-50 У1,У3

400

50


Установки обеспечивают кабельный ввод сверху. Устанавливаются на горизонтальные полы. Комплектуются конденсаторными блоками на основе конденсаторных элементов для конденсаторов типа КПС. Установка состоит из каркаса, съемных конденсаторных модулей и регулятора реактивной мощности. В состав съемного конденсаторного модуля входят конденсаторный блок, предохранители и магнитный пускатель.

Установки напольные с конденсаторами КПС

Типономинал Номинальное значение Длина, мм Ширина, мм Высота, мм Масса, кг, не более
Мощность, квар Мощность минимальной ступени регулирования, квар

УКМ58-0,4-75-25 У3

75

25

320

470

1640

73

УКМ58-0,4-100-20 У3

100

20

82

УКМ58-0,4-100-25 У3

25

80

УКМ58-0,4-100-33,3 У3

33,3

79

УКМ58-0,4-112,5-37,5 У3

112

37,5

82

УКМ58-0,4-125-25 У3

125

25

86

УКМ58-0,4-133-33,3 У3

133

33,3

89

УКМ58-0,4-150-25 У3

150

25

93

УКМ58-0,4-150-50 У3

50

92

УКМ58-0,4-167-33,3 У3

167

33,3

95

УКМ58-0,4-180-30 У3

180

30

102

УКМ58-0,4-200-25 У3

200

25

104

УКМ58-0,4-200-33,3 У3

33,3

105

УКМ58-0,4-200-50 У3

50

УКМ58-0,4-225-25 У3

225

25

109

УКМ58-0,4-225-37,5 У3

37,5

111

УКМ58-0,4-233-33,3 У3

233

33,3

УКМ58-0,4-250-25 У3

250

25

650

1700

170

УКМ58-0,4-275-25 У3

275

178

УКМ58-0,4-300-33,3 У3

300

33,3

180

УКМ58-0,4-300-50 У3

50

184

УКМ58-0,4-333-33,3 У3

333

33,3

194

УКМ58-0,4-337,5-37,5 У3

337,5

37,5

189

УКМ58-0,4-360-30 У3

360

30

191

УКМ58-0,4-375-25 У3

375

25

204

УКМ58-0,4-400-33,3 У3

400

33,3

210

УКМ58-0,4-400-50 У3

50

УКМ58-0,4-450-50 У3

450

970

276

УКМ58-0,4-500-50 У3

500

289

УКМ58-0,4-550-50 У3

550

302

УКМ58-0,4-600-50 У3

600

315


Установки обеспечивают кабельный ввод сверху. Устанавливаются на горизонтальные полы. Комплектуются косинусными трехфазными конденсаторами типа КПС. Защита от токов короткого замыкания установки в целом осуществляется плавкими предохранителями.

Установки напольные с антирезонансными дросселями и конденсаторами КПС

Типономинал Номинальное значение Длина, мм Ширина, мм Высота, мм Масса, кг, не более
Мощность, квар Мощность минимальной ступени регулирования,квар
УКМФ71-0,4-75-25 У3 75 25 320 470 1700 110

Установка обеспечивает кабельный ввод сверху. Установка УКМФ одновременно с повышением коэффициента мощности уменьшает вызванную высшими гармониками перегрузку конденсаторов. В данной конструкции исключена опасность резонанса между конденсаторной установкой и индуктивностью сети для пятой и более высоких гармоник путем включения последовательно с конденсаторами антирезонансных дросселей. Этим предотвращается возрастание токов высших гармоник, протекающих через конденсатор и приводящих к его преждевременному выходу из строя. Установка комплектуется косинусными трехфазными конденсаторами типа КПС. Защита от токов короткого замыкания установки в целом осуществляется плавкими предохранителями.

По требованию заказчика могут быть изготовлены установки с другими значениями номинальной мощности и мощности минимальной ступени регулирования.

Могут быть также изготовлены установки наружного исполнения У1 и У2 со степенью защиты IP44 по ГОСТ 14254-96.
