ТУ 3146-032-00811292-2004
Вентилятор ВЦГ 15 предназначен для удаления метановоздушной смеси с концентрацией метана от 0 до 100% с выемочных полей шахт и устанавливается на устьях вентиляционных скважин поверхностей шахт.

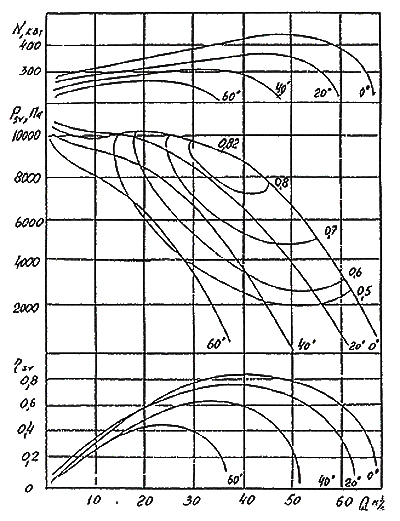

Аэродинамическая
характеристика
|

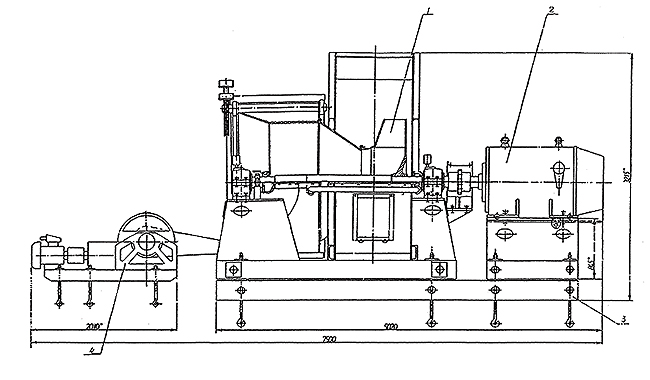

1 - вентилятор;
2 - электродвигатель;
3 - балка монтажная;
4 - лебедка. |
Техническая характеристика
| Номинальный диаметр рабочего колеса вентилятора, мм |
1610 |
| Подача в пределах рабочей области, м3/с |
20-60 |
| Статическое давление в пределах рабочей области, Па |
4000-10000 |
| Мощность электродвигателя, кВт |
400 |
| Частота вращения, мин-1, (синхронная) |
1500 |
| Габаритные размеры, мм |
|
| длина |
7500 |
| ширина |
2945 |
| высота |
3215 |
| Масса комплекта, кг |
11800 |
|
|
|
| |
|
|
|
|
|
| |
|
