ТУ 3146-031-00811292-2004

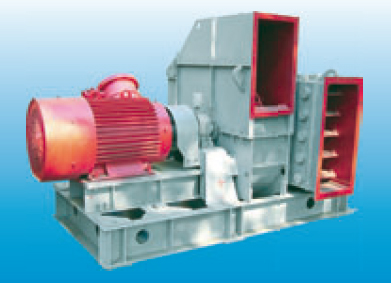

   Газоотсасывающий шахтный вентилятор местного проветривания ВЦГ 7А предназначен для использования в шахте и на ее поверхности. В шахте вентилятор может использоваться: 1) для снижения газообильности выемочных участков и устранения скоплений метана на сопряжениях очистных и вентиляционных выработок в угольных шахтах, опасных по газу и пыли, путем отсасывания метановоздушных смесей с концентрацией метана до 3,5% из выработанных пространств и отвода их по жестким трубопроводам диаметром 500-900 мм; 2) как вентилятор местного проветривания при проходке горных выработок. На поверхности шахты вентилятор может использоваться в составе газоотсасывающих установок для удаления с выемочных полей шахт метановоздушных смесей плотностью до 1,3 кг/м3, температуре от 253К до 308К, запыленности до 50мг/м3 и относитсльной влажности 95% (при температуре 298 К)
Вентилятор устанавливается в специальной камере или выработке и подсоединяется к всасывающему и нагнетательному трубопроводам.

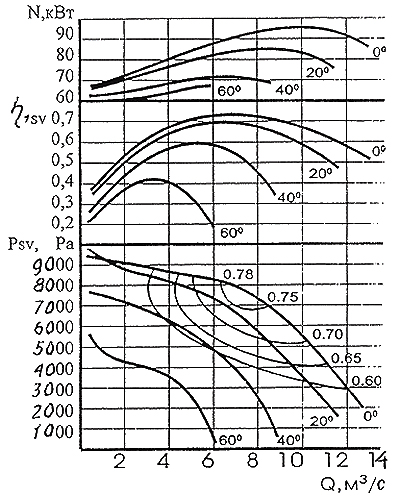

Аэродинамическая
характеристика




Psv - cтатическое давление, Па;
Q - подача, м3/с;
nsv - статический коэффициент полезного действия;
N - мощность двигателя, кВт.



Техническая характеристика

Номинальный диаметр рабочего колеса, мм (±5%) 810
Номинальная подача, м3/с 9
Номинальное статическое давление, Па (±10%) 8000
Максимальный статический КПД (±0,03%) 0,78
Мощность электропривода, кВт 132
Частота вращения, мин-1, не более 3000
Допустимое среднее квадратическое значение виброскорости
(измеряется на корпусах подшипников), мм/с, не более
6,3

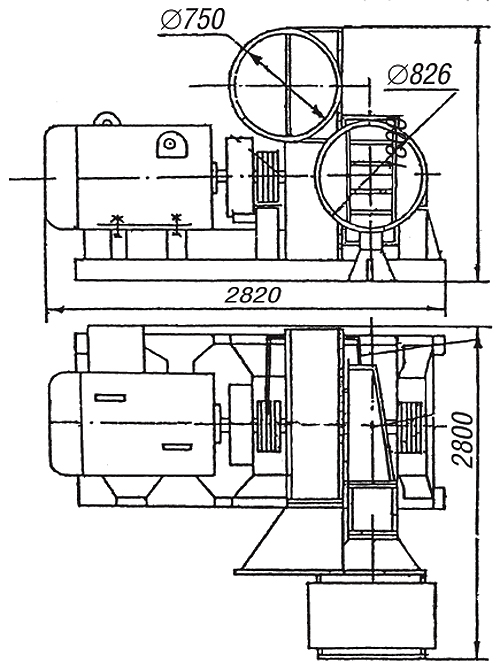

Габаритные размеры, мм
длина 2820
ширина 2800
высота 1800
Масса, кг, не более 2900
