Осевой одноступенчатый реверсивный со сменными и поворотными на ходу лопатками рабочего колеса вентилятор ВО-21К предназначен для вентиляторных установок главного проветривания шахт и рудников горнодобывающей и других отраслей промышленности, кроме этого предлагается для замены ранее изготавливавшихся осевых типа ВОД, ВОМ, ВОМД, ВОКД, ВОКР, ВУПД, а также центробежных (радиальных) (см. аэродинамические характеристики) вентиляторов.
Для расширения аэродинамической области экономичной работы вентилятор оснащается тремя типами листовых сдвоенных лопаток рабочего колеса (РК).

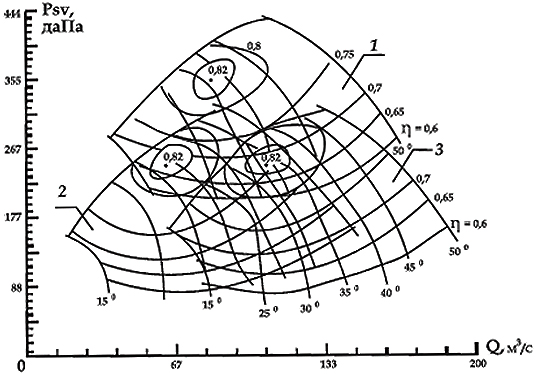

Аэродинамическая
характеристика







Q - производительность, м3/с;
Psv - статическое давление, даПа;
1 - первьй тип лопаток РК;
2 - второй тип лопаток РК;
3 - третий тип лопаток РК:
15°...50° - углы установок лопаток РК
η s=0,6...0,82 -статический КПД

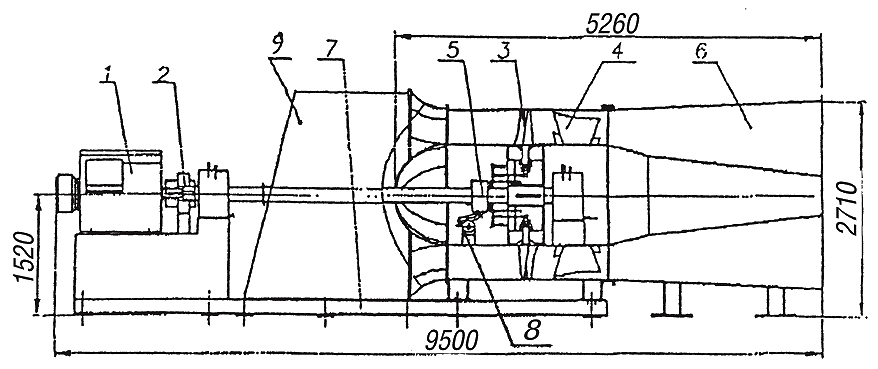

1 - электродвигатель;
2 - электромагнитный тормоз;
3 - рабочее колесо с поворотными на ходу сдвоенными листовыми лопатками;
4 - неповоротные лопатки спрямляющего аппарата;
5 - механизм одновременного поворота лопаток рабочего колеса;
6 - диффузор;
7 - общая рама вентиляторного агрегата;
8 - однооборотный электромеханический привод механизма поворота лопаток рабочего колеса;
9 - входная коробка.

 Техническая характеристика

Диаметр рабочего колеса, мм 2100
Производительность в рабочей области, м3/с 19-187
Статическое давление в рабочей области, даПа (Па) 77-430 (770-4300)
Синхронная частота вращения рабочего колеса, мин-1 1000
Мощность двигателя, кВт  400
