ТУ 24.08.844-92

Дымосос Д 18 может изготавливаться правого и левого исполнения и предназначен для отсасывания дымовых газов из котлов, оборудованных эффективно действующей системой золоулавливания. Возможен разворот улитки от 0° до 270° через каждые 15°.Комплектование дымососа электродвигателем осуществляется под конкретный заказ. Возможна поставка отдельных частей дымососа.

  Аэродинамическая
характеристика

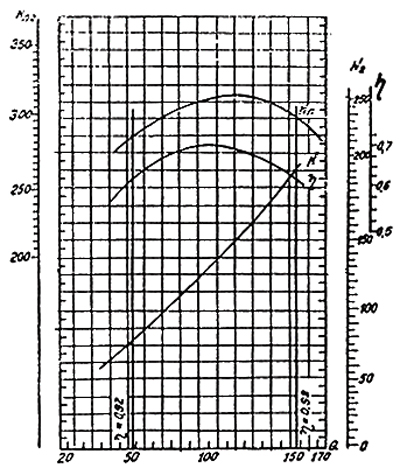

Для электродвигателя с 730 об/мин.,
N2 - мощность, кВт, при 200°С,
Нn2 - напор, мм, вод.ст. при 200°С,
Q - производительность, тыс.м3/ч.
η - к.п.д.

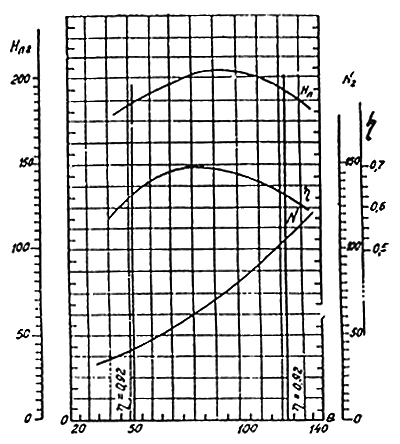

Для электродвигателя с 585 об/мин.,
N2 - мощность, кВт, при 200°С,
Нn2 - напор, мм, вод.ст. при 200°С,
Q - производительность, тыс.м3/ч.
η - к.п.д.



Техническая характеристика
Диаметр рабочего колеса, мм 1800
Производительность в рабочей области, м3/час

при п=730 мин-1
50000-170000
при п=585 мин-1
200000-140000
Давление в рабочей области мм вод. ст., (Па)

при п730 мин-1
270-315(2650-3090)
при п=585 мин-1
 180-205(1766-2010)
Потребляемая мощность, кВт

при п=730 мин-1
65-220
при п=585 мин-1
40-115
КПД
0,6-0,7
Габаритные размеры, мм,  длина без электродвигателя 2921
ширина 2753
высота 3050
Масса без электродвигателя, кг 4288
